سبد خرید شما خالی میباشد. پردازنده STM32H743
اجرای آنلاین و آفلاین
RS485 Modbus
کنترلر CNC تنها یک قطعه الکترونیکی نیست؛ بلکه مغز متفکر دستگاه شماست. هر فرمان حرکتی، هر مسیر برش، هر تغییر سرعت اسپیندل و هر میلیمتر جابهجایی محورها، ابتدا توسط کنترلر پردازش میشود. به همین دلیل کیفیت نهایی قطعه، دقت ماشین، پایداری عملکرد و حتی عمر تجهیزات، ارتباط مستقیمی با کیفیت کنترلر دارد.

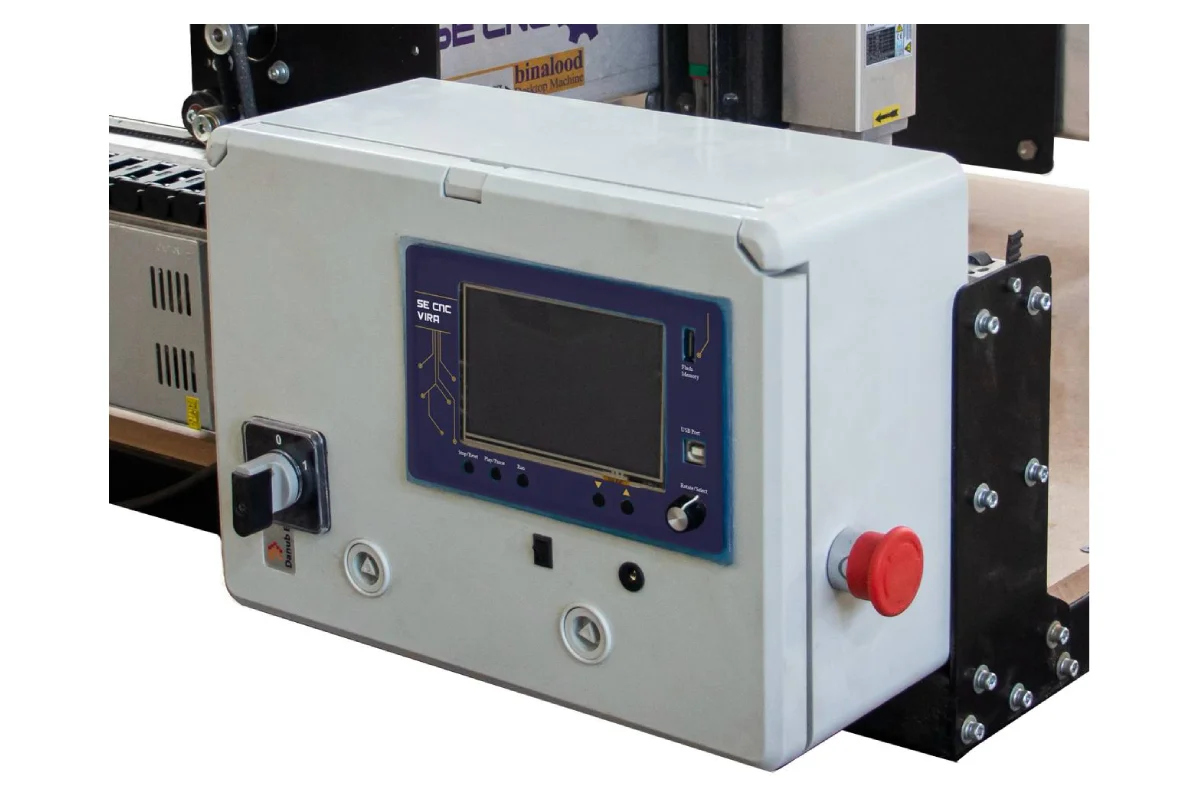

کنترلر CNC چهار محور SE VIRA با همین نگاه طراحی شده است؛ محصولی که برای ماشینسازان، تولیدکنندگان دستگاههای CNC، کارگاههای صنعتی و کاربران حرفهای توسعه یافته تا علاوه بر دقت بالا، کاربری ساده، امکانات گسترده و قابلیت توسعه را نیز در اختیار آنها قرار دهد.
این کنترلر با بهرهگیری از پردازنده قدرتمند STM32H743، نمایشگر لمسی رنگی، پشتیبانی از اجرای آنلاین و آفلاین فایلهای G-Code، خروجیهای صنعتی متنوع و رابط کاربری گرافیکی، راهکاری جامع برای کنترل انواع دستگاههای CNC محسوب میشود.
در قلب کنترلر یکی از قدرتمندترین میکروکنترلرهای خانواده STM32 قرار دارد که برای کاربردهای صنعتی با نیاز پردازشی بالا توسعه یافته است:
- پردازش سریع دستورات G-Code
- مدیریت همزمان چهار محور و کنترل خروجیها
- اجرای روان مسیرهای پیچیده و کاهش تأخیر پردازش
- حفظ کیفیت ماشینکاری در پروژههای سنگین
رابط کاربری طراحیشده برای محیط صنعتی؛ در کنار نمایشگر لمسی، انکودر چرخشی و کلیدهای فیزیکی نیز در نظر گرفته شدهاند:
- کنترل دستگاه در هر شرایط کاری
- دسترسی سریع به تنظیمات بدون پیچیدگی
- کاهش زمان آموزش اپراتور و به حداقل رساندن خطا
خروجیهای Step، Direction و Enable برای هر محور بهصورت مستقل در نظر گرفته شدهاند تا امکان راهاندازی انواع درایورهای صنعتی فراهم باشد:
- سطح سیگنال TTL پنج ولت و سازگاری گسترده
- حرکت نرمتر محورها و دقت بالاتر در اجرای مسیرها
کاهش خطا در پروژههای طولانی و پیچیده
زیرساخت لازم برای کنترل سیستمهای لیزر در کنترلر پیشبینی شده است؛ خروجی PWM اختصاصی امکان کنترل توان لیزر را فراهم میکند و تنظیمات نرمافزاری از روشن شدن ناخواسته لیزر جلوگیری میکند — هم کیفیت حکاکی و برش بالاتر، هم ایمنی بیشتر دستگاه.
کنترل صحیح اسپیندل تأثیر مستقیمی بر کیفیت برش، عمر ابزار و کیفیت سطح قطعه دارد. این کنترلر چند روش ارتباطی در اختیار شما میگذارد:
- خروجی PWM پنج ولت
- خروجی آنالوگ ۰ تا ۱۰ ولت
- ارتباط صنعتی RS485 Modbus برای اینورترهای سازگار
- عدم محدودیت به یک برند یا مدل خاص اینورتر
ساختار سختافزاری و ارتباطات، با در نظر گرفتن نیاز ماشینسازان و استفاده در تابلوهای برق صنعتی توسعه یافته است:
- دو خروجی آنالوگ ۰ تا ۱۰ ولت و دو خروجی TTL برنامهپذیر
- دو خروجی رله و دو خروجی MOSFET
- ورودی NPN، لیمیت چهار محور، پروب و توقف اضطراری
- ارتباط صنعتی RS485 Modbus
ممکن است امروز دستگاه شما تنها یک روتر CNC باشد، اما فردا به محور چهارم، لیزر یا تجهیزات جانبی نیاز پیدا کنید. این کنترلر از ابتدا برای توسعه طراحی شده تا با تغییر نیاز یا ارتقای دستگاه، نیازی به تعویض کنترلر نداشته باشید.
در بسیاری از محیطهای صنعتی همیشه امکان استفاده از کامپیوتر در کنار دستگاه وجود ندارد؛ به همین دلیل دو روش اجرای فایل پشتیبانی میشود:
- اجرای مستقیم فایلها از حافظه USB
- اجرای آنلاین از طریق ارتباط با کامپیوتر
- پشتیبانی از فرمتهای TAP، NC، NGC و GCODE
- پیشنمایش مسیر ابزار پیش از اجرای برنامه
تجهیزات صنعتی باید بتوانند ساعتهای طولانی و در شرایط کاری مختلف بدون افت عملکرد فعالیت کنند؛ در طراحی این کنترلر تنها به امکانات نرمافزاری بسنده نشده و پایداری سختافزاری در کار مداوم نیز در اولویت بوده است.
فضای واقعی برای اجرای پروژههای بزرگ و درآمدساز؛ دیگر لازم نیست پروژهها را چند تکه اجرا کنید و دقت نهایی کاهش پیدا کند.
حرکت کاملاً نرم، دقیق و بدون لرزش. کوچکترین لرزش در دستگاههای ضعیف باعث خراب شدن لبهها میشود؛ این سیستم کیفیت نهایی را بهشکل محسوسی افزایش میدهد.
کنترل بسیار دقیق روی عمق ابزار. بهخصوص برای پروژههای زیر عالی است:
- حکاکی سه بعدی و اجرای relief
-برشهای چند مرحلهای
- کار روی قطعات ضخیم و جزئیات دار
قدرت واقعی برای برش و حکاکی حرفهای روی طیف گستردهای از متریال:
-MDF، چوب طبیعی، پلیوود
- PVC و کامپوزیت
- آلومینیوم، برنج و مس
هر متریال به سرعت خاصی نیاز دارد. با تنظیم دور اسپیندل متناسب با نوع متریال، از سوختگی چوب و شکستن ابزار جلوگیری کرده و بهترین کیفیت سطح را میگیرید.
آزادی عمل بیشتر در انتخاب ابزار؛ امکان استفاده از طیف گستردهای از تیغهها بدون محدودیت به سایز یا مدل خاص، که هزینههای جانبی شما را هم کاهش میدهد.
کنترل کامل پروژه در هر شرایط:
- اجرای مستقیم پروژه از کامپیوتر
- اجرای فایلها از طریق فلش مموری
- مدیریت پروژه بدون نیاز دائمی به سیستم
پشتیبانی از G-Code استاندارد و سازگاری با نرمافزارهای مختلف CAM؛ بهراحتی با نرمافزارهایی مانند Vectric Aspire پروژه طراحی کرده و بدون دردسر اجرا کنید.
راهاندازی آسان بدون نیاز به برق سهفاز یا زیرساخت صنعتی پیچیده؛ مناسب کارگاههای خانگی، کسبوکارهای کوچک، تولیدیهای متوسط و استارتاپهای حوزه CNC.
اگر در زمینه طراحی و ساخت دستگاههای CNC فعالیت میکنید، این کنترلر با امکانات گسترده و قابلیت توسعه، انتخابی مناسب برای پروژههای حرفهای خواهد بود.
برای کارگاههایی که به دنبال کنترل دقیق دستگاه، کاهش خطا و افزایش بهرهوری هستند، رابط کاربری ساده و امکانات مدیریتی این کنترلر مزیت مهمی محسوب میشود.
انعطاف در ورودیها، خروجیها و روشهای کنترل اسپیندل باعث میشود این کنترلر در پروژههای اختصاصی نیز قابل استفاده باشد.
محیط کاربری ساده و امکانات متنوع، آن را به گزینهای مناسب برای آموزش CNC و توسعه پروژههای تحقیقاتی تبدیل میکند.
بسیاری از افراد هنگام طراحی یا خرید دستگاه CNC، بیشترین توجه خود را به شاسی، ریل، واگن، بالاسکرو یا اسپیندل معطوف میکنند؛ در حالی که هماهنگی تمام این اجزا بر عهده کنترلر است.
حتی اگر از بهترین قطعات مکانیکی استفاده کنید، یک کنترلر ضعیف میتواند باعث ایجاد خطا در مسیر حرکت، کاهش دقت، از دست رفتن موقعیت محورها، عملکرد ناپایدار اسپیندل و افزایش زمان توقف دستگاه شود.
در نگاه اول شاید تصور شود وظیفه یک کنترلر تنها اجرای فایلهای G-Code است، اما در عمل یک کنترلر صنعتی باید بتواند تمام اجزای دستگاه را مدیریت کند؛ از کنترل محورها و اسپیندل گرفته تا ورودیها، خروجیها، پروب، توقف اضطراری، ارتباط با اینورتر و تجهیزات جانبی. کنترلر SE VIRA دقیقاً با همین رویکرد طراحی شده و بهعنوان مرکز فرمان دستگاه، ارتباط میان اپراتور، نرمافزار، موتورهای حرکتی و تجهیزات الکتریکی را مدیریت میکند.
| تعداد محورها | ۴ محور (X، Y، Z، A) |
|---|---|
| پردازنده | STM32H743 |
| نمایشگر | LCD رنگی لمسی ۸۰۰×۴۸۰ |
| روش اجرای فایل | آنلاین و آفلاین |
| حافظه خارجی | USB Host |
| ارتباط با کامپیوتر | USB Device |
| فرمت فایل | TAP، NC، NGC، GCODE |
| کنترل اسپیندل | PWM، آنالوگ ۰ تا ۱۰ ولت، Modbus |
| کنترل لیزر | PWM پنج ولت |
| خروجی محورها | Step / Direction / Enable |
| سطح سیگنال | TTL پنج ولت |
| خروجی آنالوگ | دو کانال ۰ تا ۱۰ ولت |
| خروجی رله | دو عدد |
| خروجی MOSFET | دو عدد |
| خروجی TTL برنامهپذیر | دو عدد |
| ورودی لیمیت | چهار محور |
| ورودی پروب | دارد |
| توقف اضطراری | دارد |
| ارتباط صنعتی | RS485 Modbus |
| CAM داخلی | دارد |
| صفحه Jog | دارد |
| مدیریت مختصات کاری | دارد |
| تنظیمات Homing | دارد |
| پیشنمایش مسیر ابزار | دارد |
